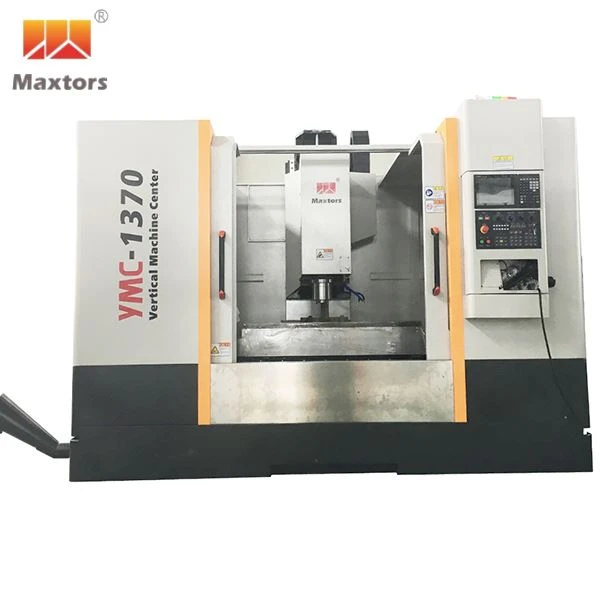

Вертикальний центр машини з ЧПУ

Доступний малий і великий розмір

VMC Фрезерний верстат з ЧПУ центр вертикальний

Машина VMC для осі Y великого розміру з 4 напрямними

Модель YMC-1370,YMC-1580,YMC-1690,YMC-1890,YMC-2010,YMC-2011,YMC-2510, YMC-2511



Інші контролери, такі як Siemens, FANUC, Mitsubishi, Heidenhain, FOGOR, TAIWAN SYNTEC, контролер з ЧПУ LNC доступні за запитом.



3 осі, 4 осі, 5 осей додатково:

Машина увібрала в себе передові технології та виробничі стандарти Сполучених Штатів і Японії, а ключові компоненти аналізуються методом кінцевих елементів ANSYS, що покращує та оптимізує загальну структуру машини.



Вся машина використовує чотири напрямні, які мають чудову жорсткість і стабільність. Основні компоненти виготовлені з чавуну Meehant, після хорошої термічної обробки матеріал знаходиться в стабільному стані без деформації, а жорстка напрямна рейка піддається поверхневій обробці, гарту ультразвукової частоти та точному шліфуванню. Напрямна шина на верхній поверхні покрита зносостійкими матеріалами, які можуть стабілізувати точність на тривалий час. Лінійні напрямні також можна вибрати для високошвидкісної та високоточної обробки.



Спеціально розроблена (арочна) колона та задній серводвигун осі Y підвищують жорсткість і полегшують роботу.



Триосьова трансмісія використовує прецизійний кульковий гвинт класу C3. Точність позиціонування машини забезпечується лазерним вимірюванням, бейсбольним тестом і двонаправленою компенсацією кроку на рівні μ.



Високошвидкісний прецизійний шпиндель використовує високошвидкісну ремінну передачу шумозаглушення, шпиндель двічі динамічно збалансований, з високою точністю обертання та низькою вібрацією, і може виконувати високоякісну обробку поверхні;



Німецька/італійська двошвидкісна коробка передач головного валу та тайванська двошвидкісна коробка передач головного валу з внутрішньою передачею є додатковими, що підвищує крутний момент шпинделя та підходить для важкого різання.



Верстат може бути оснащений багатоосьовими бабками для свердління, свердління та нарізання різьби для досягнення ефективної обробки мультиінструментів і мультишпинделів, що відображає інноваційне поєднання обробних центрів і передових технологій.



Додатковий поворотний стіл із 4-ю та 5-ю осями та відомий контролер ЧПК можуть реалізувати високоефективну 5-одночасну обробку по осі.



Вісь Y 4 НАПРАВЛЯЮЧІ СЕРІЇ VMC Специфікація продукту

Предмети	одиниця	YMC-1370V	YMC-1580V	YMC-1690V	YMC-1890V	YMC-2011V
Таблиця
Розмір таблиці	мм	1400×710	1700×800	1800×900	2000×900	2300×1100
Максимальне завантаження	КГ	1000	1500	1500	1700	2500
Т-образний паз	мм	5-18×125	5-22×135	5-22×150	5-22×150	5-22×150
Подорожі
Подорож X/Y/Z	мм	1300/700/650	1500/800/700	1600/900/800	1800/900/750	2000/1100/800
Ніс веретена до столу	мм	150~800	170~870	150~900	150~900	250~1050
Шпиндель
Конус шпинделя		7/24 Конус №50	7/24 Конус №50	7/24 Конус №50	7/24 Конус №50	7/24 Конус №50
Швидкість шпинделя	об/хв	6000	6000	6000	6000	6000
Потужність двигуна шпинделя	кВт	11/15	15/18.5	15/18.5	15/18.5	15/18.5
годувати
Швидка подача (X/Y/Z)	м/хв	15/15/15	15/15/15	15/15/15	15/15/15	12/12/12
Швидкість подачі різання (X/Y/Z)	м/хв	7/7/7	7/7/7	7/7/7	7/7/7	7/7/7
ATC (опція)
Тип ATC		Безрукий/Арм	Безрукий/Арм	Безрукий/Арм	Безрукий/Арм	Безрукий/Арм
Кількість інструментів	шт	12/16/20/24	12/16/20/24	12/16/20/24	12/16/20/24	12/16/20/24
Розмір інструментів (повні інструменти)	мм	Φ110/300	Φ110/300	Φ110/300	Φ110/300	Φ110/300
Макс. Вага інструменту	КГ	16	16	16	16	16
Точність
Точність позиціонування	мм	±0.008/300	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Точність повторного позиціонування	мм	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300
інші
Повітряний тиск	кгс/c㎡	Більше або дорівнює 6	Більше або дорівнює 6	Більше або дорівнює 6	Більше або дорівнює 6	Більше або дорівнює 6
Слід	мм	3500×2800	3900×2900	4260×3545	4800×3400	5700×4100
Висота машини	мм	3800	3900	3200	3300	3300
G.W.	КГ	9500	11000	14000	15000	19000

5 осей різних розмірів

Стандартна конфігурація

● Вертикальний тип

● BT50 6000rpm Шпиндель

● Маслоохолоджувач шпинделя

● Система форсунок охолоджуючої рідини шпинделя

● Напрямні рейки XYZ Axis Box

● Серводвигун осі XYZ

● Повністю закритий захист від бризок

● Теплообмінник електричної шафи

● Інтерфейс передачі даних

● Автоматична система змащення

● Система охолодження для різання

● Світлодіодна робоча лампа

● Індикатор кінця програми

● Портативний електронний маховик (MPG)

● Вирівнювальні болти та блоки



Додаткова конфігурація

○BT40/ISO/HAK-A63 10000~30000 об/хв Шпиндель

○Шпиндель BT50 із шестернею/редуктором

○Електрична шафа змінного струму

○Охолоджуюча рідина через шпиндель (CTS)

○Система ATC/Tool Magazine

○Лінійні напрямні осі XYZ

○Лінійні рейки осі XYZA, коробчаті рейки осі Z

○Система конвеєра стружки шнекового типу

○Система конвеєра стружки ланцюгового типу

○Поворотний стіл 4 осі

○Нахиляється та обертається стіл 5-ї осі

○Лінійний масштаб

○Вимірювальна система Auto.Tool

○Вимірювальна система Auto.Workpiece

○Знак CE













Відомий партнер у всьому світі

Шпиндель: TAIWAN KENTURN/ROYAL

Контролер: Японія FANUC/Mitsubishi, Siemens з Німеччини, LNC /SYNTEC з ТАЙВАНУ

Сервопривід: FANUC/Mitsubishi/SYNTEC/YASKAWA/Siemens

Журнал інструментів: AIMACH plus, SANJET
