Центр нарізування та свердління з ЧПУ

3-осьовий, 4-осьовий, 5-осьовий центр свердління з ЧПУ та нарізування

TC-540/TC-640/TC-750/TC-1000



Ознайомлення з продуктом

Нарізно-свердлильний центр з ЧПУ - це аналітичний інструмент, який використовується в галузі машинобудування. Це верстат, який більшою мірою підвищує ефективність виробництва при пакетній обробці деталей і компонентів у різних галузях, таких як автомобілі, двоколісні мотоцикли та обладнання, пов’язане з ІТ. Це не тільки робить можливим обробку різьблення, навіть обробку фрезерним верстатом і обробку точного свердління, і навіть досягає вищого рівня з точки зору продуктивності, потужності обробки та надійності.



Пункт	одиниця	TC-540	TC-640	TC-750	TC-1000
Робочий стіл
Розмір робочого столу	мм	650×400	700×420	900×420	1100×500
Максимальне навантаження на стіл	КГ	250	250	300	400
Т-образний паз	мм	3-14×125	3-14×125	3-14×125	3-14×125
Подорожі
Подорож XYZ	мм	500×400×300	600×400×300	700×500×330	1000×500×330
Ніс шпинделя до столу	мм	150-450	150-450	150-480	150-480
Система годування
Контролер ЧПК		FANUC-0i MF	FANUC-0i MF	FANUC-0i MF	FANUC-0i MF
XYZ Rapid Feed	м/хв	48	48	48	48
Різання подачі	м/хв	10	10	10	10

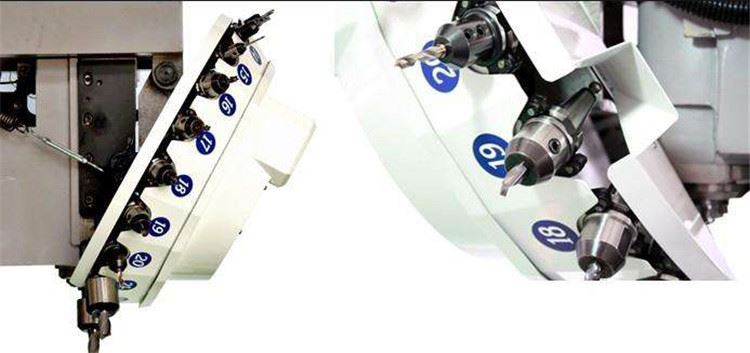

Журнал ATC/Tool
Ємність інструменту		14/16/21T	14/16/21T	14/16/21T	14/16/21T
Макс. Вага інструменту	КГ	3	3	3	3
Макс. діаметр інструмента	мм	⌀80	⌀80	⌀80	⌀80
Максимальна довжина інструменту	мм	250	250	250	250
Інструмент Вибір методу		Випадковий	Випадковий	Випадковий	Випадковий
Точність
Точність позиціонування	мм	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Точність повторного позиціонування	мм	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Шпиндель
Швидкість шпинделя	об/хв	12000 (опція 15000/20000)	12000 (опція 15000/20000)	12000 (опція 15000/20000)	12000 (опція 15000/20000)
Конус шпинделя		БТ30	БТ30	БТ30	БТ30
Двигун шпинделя	кВт	3.75/5.5	3.75/5.5	3.75/5.5	3.75/5.5
Вимоги до живлення	КВА	15	15	25	25
Розмір машини
Слід машини	мм	2200×1600	2300×1800	2400×2200	2700×2200
Висота машини	мм	2900	3000	3200	3200
Вага машини	КГ	3000	3800	5200	6200





Основні риси

Такий різьбовий центр з ЧПУ має такі особливості:

1. фундамент, колона, коробка головного шпинделя, поперечний розсувний стіл, робочий стіл та інші частини були розроблені за технологією високоміцного лиття.

2. внутрішня металографічна структура дуже стійка.

3. литі деталі демонструють раціональну геометричну композицію через кінетику верстатів і аналіз кінцевих елементів.

4. Основні частини мають високу сталеву природу завдяки спільному розміщенню з армуючим ребром.

5. Завдяки широкому фундаменту, коробчастій порожнинній колоні, розсувній базі, що розширюється та подовжується, і передовій конструкції механіки матеріалів можна забезпечити вагу.

6. Високошвидкісний і високоточний шпиндель, макс. може бути 24000 об/хв:

7. Стандарт CE та сертифікат CE;



Наш сервіс

Установка:

Продавець надсилає одного інженера до країни покупця для встановлення, введення в експлуатацію та навчання. Покупець несе відповідальність за надання всього необхідного обладнання для транспортування та підйому частин машини до того, як інженери продавця відправляться на завод покупця. Крім того, покупець повинен надати працівників для підтримки монтажних робіт під наглядом інженерів продавця.



Комісія:

Постачальник повинен надати креслення та інші деталі матеріалів/підготовки, необхідних для встановлення обладнання, які покупець повинен підготувати та зберігати готовими до того, як машина прибуде на завод покупця. Встановлення та введення в експлуатацію для вищезазначеної машини зазвичай можна завершити протягом 10-15 днів.
