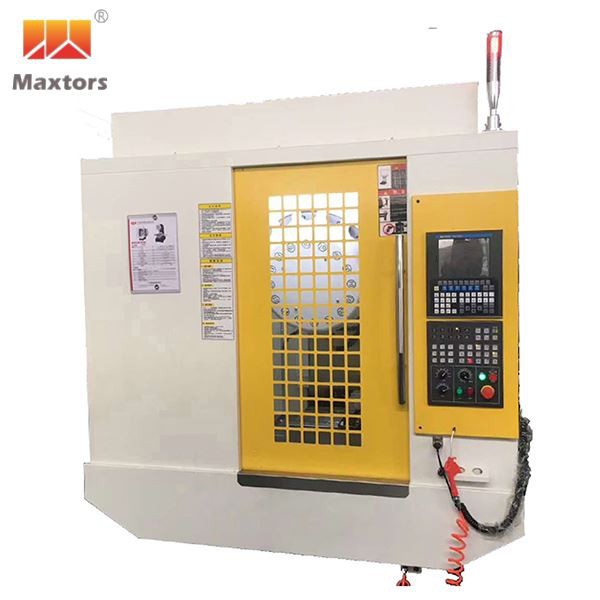

Свердлильний фрезерний верстат

Послати повідомлення

Нарізно-свердлильний центр з ЧПУ

Основа, ковзання, верстак, колона, шпиндельна коробка та інші основні основні частини використовують чавун HT300; Основа та сидіння ковзання мають форму коробки, а компактна та розумна симетрична реберна структура забезпечує високу жорсткість та амортизаційну дію базової частини проти згинання. Міцна колона гарантує жорсткість і точність міцного типу різання по осі Z, а базові частини формуються зі смоляного піску та чутливі до часу, що забезпечує стабільність довгострокової роботи верстата.

Основні експлуатаційні характеристики:

1. Фюзеляж і основні компоненти - це високоміцний чавун, стабільність мікроструктури, що забезпечує стабільність верстату для тривалого використання.

2. Колона в нижній частині конструкції типу моста типу А в поєднанні з великою основою коробки значно зменшує вібрацію машини під час важкого різання

3. Прецизійний кульковий гвинт попереднього натягу

4. Висока швидкість, висока точність, висока жорсткість шпиндельного блоку

Специфікація продукту

Пункт	одиниця	TC-540	TC-640	TC-750	TC-1000
Робочий стіл
Розмір робочого столу	мм	650×400	700×420	900×420	1100×500
Максимальне навантаження на стіл	КГ	250	250	300	400
Т-образний паз	мм	3-14×125	3-14×125	3-14×125	3-14×125
Подорожі
Подорож XYZ	мм	500×400×300	600×400×300	700×500×330	1000×500×330
Ніс шпинделя до столу	мм	150-450	150-450	150-480	150-480
Система годування
Контролер ЧПК		FANUC-0i MF	FANUC-0i MF	FANUC-0i MF	FANUC-0i MF
XYZ Rapid Feed	м/хв	48	48	48	48
Різання подачі	м/хв	10	10	10	10
Журнал ATC/Tool
Ємність інструменту		14/16/21T	14/16/21T	14/16/21T	14/16/21T
Макс. Вага інструменту	КГ	3	3	3	3
Макс. діаметр інструмента	мм	⌀80	⌀80	⌀80	⌀80
Максимальна довжина інструменту	мм	250	250	250	250
Інструмент Вибір методу		Випадковий	Випадковий	Випадковий	Випадковий
Точність
Точність позиціонування	мм	±0.008/300	±0.008/300	±0.008/300	±0.008/300
Точність повторного позиціонування	мм	±0.005/300	±0.005/300	±0.005/300	±0.005/300
Шпиндель
Швидкість шпинделя	об/хв	12000 (опція 15000/20000)	12000 (опція 15000/20000)	12000 (опція 15000/20000)	12000 (опція 15000/20000)
Конус шпинделя		БТ30	BT30	BT30	БТ30
Двигун шпинделя	кВт	3.75/5.5	3.75/5.5	3.75/5.5	3.75/5.5
Вимоги до живлення	КВА	15	15	25	25
Розмір машини
